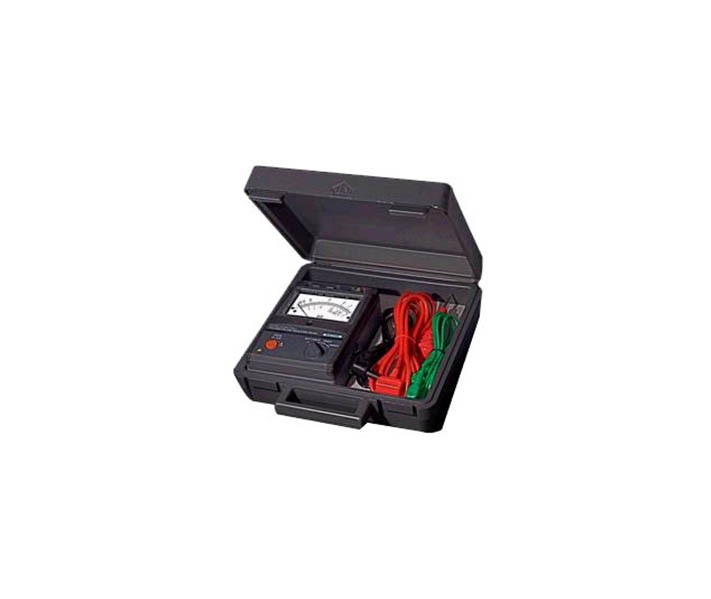

KEW3121A 系列绝缘电阻测试仪

数字式显示屏显示 100 GΩ时的设定电压和输出电压，，，，，，，在测试实现后显示的是被测电路或设备中的渣滓电量。。。。。。

参考尺度：

DL/T 845.1-2004

资料下载：

说明书 技术指标 测试软件 检测证书 尺度参考

职能特点
技术参数
产品图集
利用场景
操作视频

产品选型：

1、KEW3121A 系列绝缘电阻测试仪

2、KEW3122A 系列绝缘电阻测试仪

3、KEW3123A 系列绝缘电阻测试仪

4、KEW3124A 系列绝缘电阻测试仪

共同特点：

1. 于高负荷的电器守护，，，，，，，及工业设备、电缆、变压器、发电机、配线盘等的高压绝缘测试。。。。。。

2. 防水结构，，，，，，，表壳封有橡胶垫圈以预防内部电路受潮。。。。。。

3. 尺度建设附便携行硬箱，，，，，，，可装入仪器于测线，，，，，，，并且防水。。。。。。

4. 容易阅读的双刻度，，，，，，，自动量程转换，，，，，，，分歧色彩暗示高、低量程，，，，，，，同时配有批示灯显示。。。。。。2-2 分歧特点：

KEW3121A/3122A/3123A 型号特点：

1、低耗电设计。。。。。。其最大电流亏损为 90mA，，，，，，，即便仪器使用最大负载，，，，，，， 8 节 1.5V，，，，，，，SUM-3（或一致）电池供电也可陆续操作 6 幼时；；；；；；若仪器使用最幼负载，，，，，，，则操作功夫可耽搁两倍。。。。。。

2、额定输出电压维持低于 100 MΩ（型号 3121），，，，，，， 200 MΩ（型号 3122）及 0.2GΩ/0.4 GΩ（3123 型号）。。。。。。

KEW3124 型号特点：

1、数字式显示屏显示 100 GΩ时的设定电压和输出电压，，，，，，，在测试实现后显示的是被测电路或设备中的渣滓电量。。。。。。

2、测试后，，，，，，，自动开释被测电路中存积的电荷，，，，，，，放电是否实现可由数字显示的电压值看出。。。。。。

3、输出端子能提供直流电压信号，，，，，，，按测试电流与测试电压的比例大幼输出给纪录仪。。。。。。

4、使用充电电池，，，，，，，充电时使用 AC110V 电源转换 12V DC 电源之充电器。。。。。。

5、在测试绝缘体时，，，，，，，尊龙凯z6mg官网压输出时会有忠告声音。。。。。。

6、电池报警器的 LED 色彩扭转时，，，，，，，暗示充电电压的不及。。。。。。

7、充电器的 LED 灯色彩扭转时，，，，，，，暗示在充电实现。。。。。。

		Model 3121A	Model 3122A	Model 3123A		Model 3124
直流测试电压		2500V	5000V	5000V	10000V	10KV	1000V
测试领域自动扭转档位		0-2000 MΩ 1000-100，，，，，，，000MΩ	0-5000 MΩ 2000-200，，，，，，，000MΩ	0-5 GΩ 2-200 GΩ	0-10 GΩ 4-400 GΩ	1-1.6 GΩ 1-100 GΩ	0-100 MΩ
精确度	绝缘电阻	读数的±5% 100-50000MΩ 读数的±10% 或满刻度的±5% （在上述的量程以表时）或±23%℃±5℃ 读数的±10% 100-50000MΩ 读数的±20% 或满刻度的± 1.0%（在上述的量程以表时） at-10℃～+10℃	读数的±5% 200-100，，，，，，，000MΩ 读数的±10% 或满刻度的±5% （在上述的量程以表时）或±23%℃±5℃ 读数的±10% 200-100，，，，，，，000MΩ 读数的±20% 或满刻度的± 1.0%（在上述的量程以表时） at-10℃～+40℃	读数的±5% 0.2-100GΩ 读数的±10% 或满刻度的±5% （在上述的量程以表时）或±23%℃±5℃ 读数的 ±10% 0.2-100GΩ 读数的±20% 或满刻度的± 1.0%（在上述的量程以表时） at-10℃～+40℃	读数的±5% 0.4-200GΩ 读数的±10% 或满刻度的±5% （在上述的量程以表时）或±23%℃±5℃ 读数的 ±10% 0.4-200GΩ 读数的±20% 或满刻度的± 1.0%（在上述的量程以表时） at-10℃～+40℃	0.05-50GΩ 读数的±10% 满刻度±1% （当测试电压低于 2KV 时，，，，，，，此精度不包含 50-100 G Ω量程。。。。。。	1-100MΩ 读数的±10% 其它量程满刻度 ±10%
	输出电压	2500V±5% 100-50000MΩ	5000V±5% 200-100，，，，，，，000MΩ	500V±5℃ 0.2-100GΩ	500V±5% 0.4-200GΩ		在 10MΩ时 <1KV±45% 开路时 <1KV±10%
操作温杜纂湿度		-10℃～+40℃ 最大相对湿度 85%				0-+40℃，，，，，，，最大相对湿度 85%
储放温杜纂湿度		-20℃～+60℃ 最大相对湿度 90%				-20℃-+60℃，，，，，，，最大相对湿度 75%(不含电池)
绝缘电阻		1000MΩ max./1000V 电路表壳之间				电路与表壳之间最幼阻抗 1000 MΩ
耐压		电路与表壳之间可接受 5000V AC 1 分钟				电路与表壳之间可接受 5000V AC 1 分钟
尺寸		200(L)×140(W)×80(D)mm				200(L)×140(W)×80(D)mm
沉量		约 1 公斤(含电池及测线)				1.5 公斤
电源		8 个 1.5V SUM-3 型电池				8 个 1.2V 镍镉充电池
附件		携带箱，，，，，，，电池，，，，，，，测线(接地与 guard 导线) 还有 8020 型号之选配转换器供纪录连用(另选件) 使用说明书				携带箱 9069；；；；；；电池充电器(AC 200V) 8079；；；；；；地线和屏蔽测试线 7084；；；；；；纪录仪衔接线 7082；；；；；；电池充电衔接线 7083；；；；；；使用说明书
