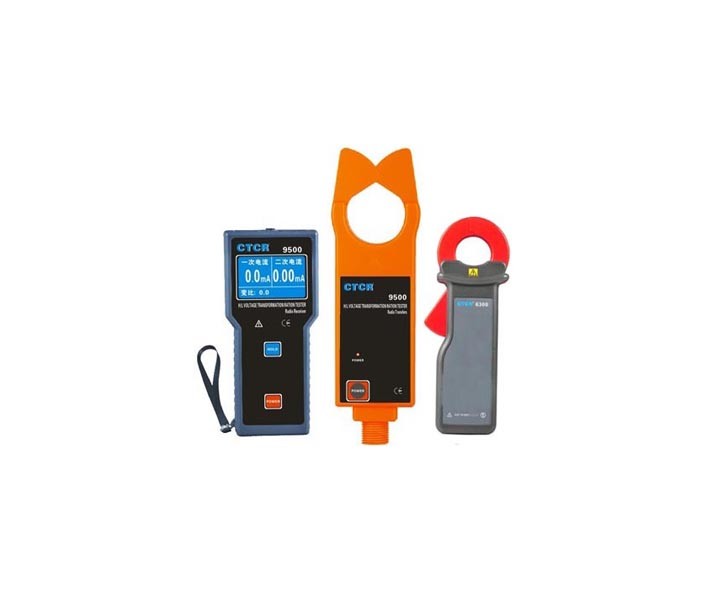

CTCR9500无线高压CT变比测试仪系列

专为在线丈量运行中60kV以下（如：10kV或35kV）的高压电流互感器、变压器的低级、次级电流大幼、变比、相别、极性、漏电流，，，，，，，，由专用高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成，，，，，，，，其无线传送测试数据能穿透隔墙阻碍，，，，，，，，直线传输距离30米。。。。。。。。若不使用绝缘杆，，，，，，，，还能够当作高精度低压钳形电流表、漏电流表使用。。。。。。。。

参考尺度：

资料下载：

说明书 技术指标 测试软件 检测证书 尺度参考

职能特点
技术参数
产品图集
利用场景
操作视频

1.电流钳选用特殊合金，，，，，，，，选取最新CT技术及磁性屏蔽技术，，，，，，，，险些不受表界磁场的影响，，，，，，，，确保了终年无间断监测的高精度、高不变性、高靠得住性；；；；；；；；

2.主机豪华蓝屏LCD，，，，，，，，显示了如指掌，，，，，，，，同时拥有超大存储空间，，，，，，，，能存储3000组数据；；；；；；；；

3.高压检测仪衔接5节绝缘杆，，，，，，，，可用于60kV以下的拥有绝缘表皮的线路或35kV以下裸导线凹凸压线路电流丈量；；；；；；；；

4.监控软件拥有在线实时监控与汗青查问职能，，，，，，，，动态显示，，，，，，，，拥有最大、最幼、均匀值批示，，，，，，，，拥有报警值设定及报警批示职能，，，，，，，，拥有汗青数据读取、查阅、保留、打印等职能；；；；；；；；

电源	DC6V 碱性干电池(1.5V AAA×4)陆续工作30幼时
传输方式	无线传输，，，，，，，，直线传输距离30m
显示模式	LCD：128dots×64dots；；；；；；；；蓝屏背光职能，，，，，，，，适合阴暗场所，，，，，，，，显示域：44mm×27mm
仪表尺寸	主机：宽高厚75mm×170mm×30mm；；；；；；；；高压检测仪：宽高厚76mm×255mm×31mm；；；；；；；；低压电流钳：宽高厚70mm×175mm×38mm
钳口尺寸	高压检测仪：φ48mm；；；；；；；；低压电流钳：25mm×30mm
丈量领域	高压检测仪：0.0mA～1000A；；；；；；；；低压电流钳：0.00mA～10A
分辨率	高压检测仪：0.1mA；；；；；；；；低压电流钳：0.01mA
换档	全自动换档
一次回路测试精度	0.0mA～10.0A：±1%±5dgt；；；；；；；；10.0A～49.9A：±2%±5dgt；；；；；；；；50.0A～199.9A：±3%±5dgt；；；；；；；；200A～600A：±4%±5dgt 601A～1000A：±5%±5dgt
二次回路测试精度	0.00mA～10A： ±0.5%±5dgt(23℃±3℃，，，，，，，，70%RH以下)
变比	3种变比显示：(一二次回路实测电流变比；；；；；；；；以二次回路5A的折算变比；；；；；；；；以变压器10kV/380V的10kV-YY的折算变比)，，，，，，，，变比最大1：1千万(1.0K7)

数据存储	3000组，，，，，，，，按HOLD键维持数据并自动编号存储（掉电或更换电池不会迷失数据）
线路电压	60kV以下拥有绝缘表皮的线路测试或35kV以下裸导线电流测试(必须带5节绝缘杆操作)
数据维持	按HOLD键维持数据，，，，，，，，HOLD符号显示，，，，，，，，再按HOLD键取缔维持
数据查阅	按HOLD键+POWER键能够进入数据查阅模式
溢出显示	超量程溢出职能：“OL A”符号显示；；；；；；；；当主机没有收到发射信号时提刑岚无信号”
自动关机	开机约15分钟后，，，，，，，，仪表将自动关机
电池电压	当电池电压低于4.8V时，，，，，，，，电池电压低符号显示，，，，，，，，提醒更换电池
仪表质量	主机：240g(含电池)；；；；；；；；高压检测仪：335g(含电池)；；；；；；；；低压电流钳：150g；；；；；；；；总质量：5kg(含仪表箱和绝缘杆)
表界滋扰	无特强电磁场。。。。。。。；；；；；；；无433MHz、315MHz同频滋扰
工作环境	-25℃～45℃；；；；；；；； 80%Rh以下；；；；；；；；存放温湿度：-10℃～60℃；；；；；；；； 70%Rh以下
绝缘杆尺寸	φ32mm，，，，，，，，1m/节,5节
低压电流钳引线长	2米
绝缘强度	AC 60kV/rms (5节绝缘杆全数衔接，，，，，，，，两端之间)；；；；；；；；主机与检测仪：AC1000V/rms(表壳与螺钉之间)
