试验功夫： 2022年8月11日、8月16日

试验地址： 下沙路在建段

试验内容： 10kV电缆故障查找

一、被测电缆机能参数：

试验前筹备：电缆头两端别离位于治理中心10kV配电房和2#变电所，，，，，，试验前已先将两端三相别离悬空，，，，，，铠装、铜屏蔽仍旧接地处置。。。。。。

二、现场测试过程描述：针对电缆头两端别离进行电缆故障检测：绝缘测试、导通测试、低压脉冲波形分析、高压闪络波形分析、故障点放电监听等试验项目。。。。。。具体步骤如下：对电缆三相进行绝缘耐压试验，，，，，，选取高压兆欧表进行试验，，，，，，别离测得电缆A、B、C三相对主绝缘的绝缘电阻，，，，，，再用万用表别离丈量电缆三相对地，，，，，，相与相之间的导通情况，，，，，，便于初步判断电缆故障类型。。。。。。

绝缘电阻测试：

凭据试验了局和景象初步判断，，，，，，该条电缆为新铺设待投运状态，，，，，，其三相绝缘电阻均不达标，，，，，，对地导通情况均为不导通，，，，，，必要进一步测试。。。。。。

低压脉冲法初测：利用低压脉冲法对电缆A、B、C相进行全长测试，，，，，，测得电缆现实全场约莫1745米，，，，，，经相识与现实铺设长度根基吻合，，，，，，无显著故障波形。。。。。。初步判断：无法通过低压脉冲法进行故障点距离的判定，，，，，，其中发现两处疑似故障点但不排除是中央接头。。。。。。故障点排查需通过高压闪络法进行波形分析。。。。。。

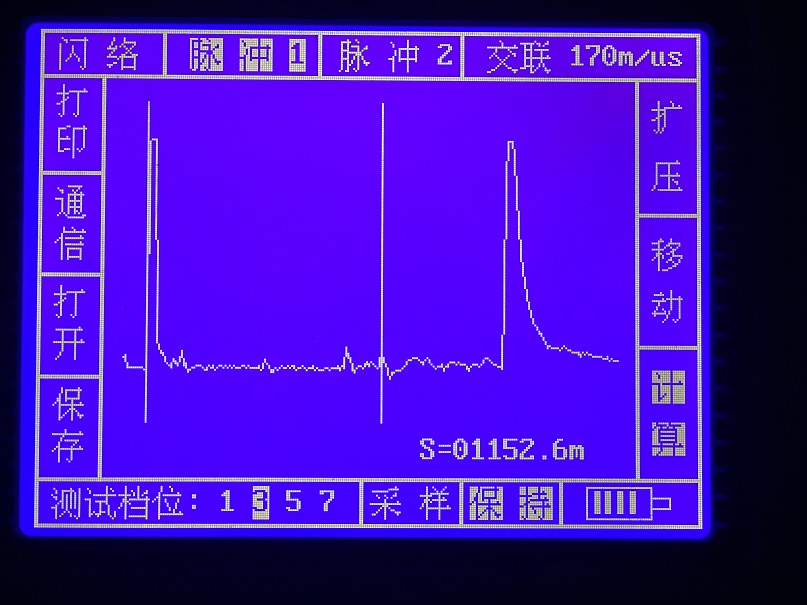

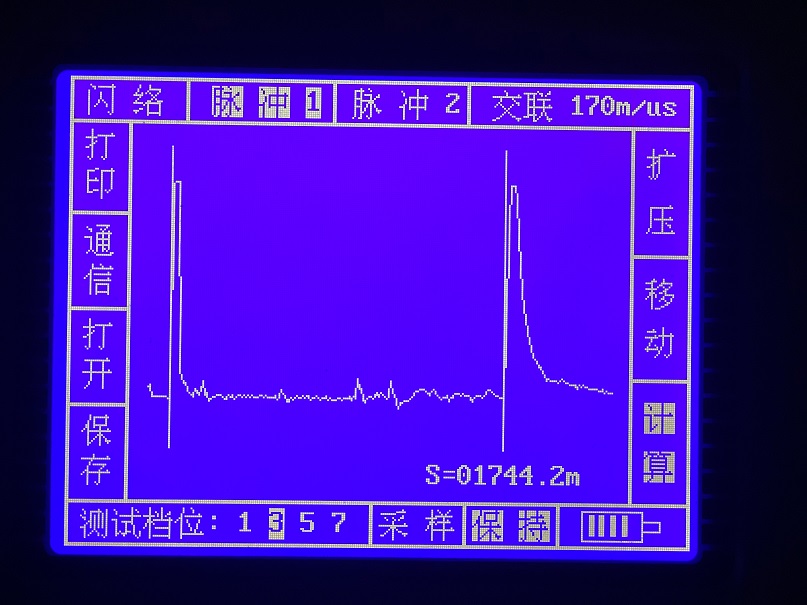

治理中心10kV配电房G11侧测试了局（低压脉冲波形）：

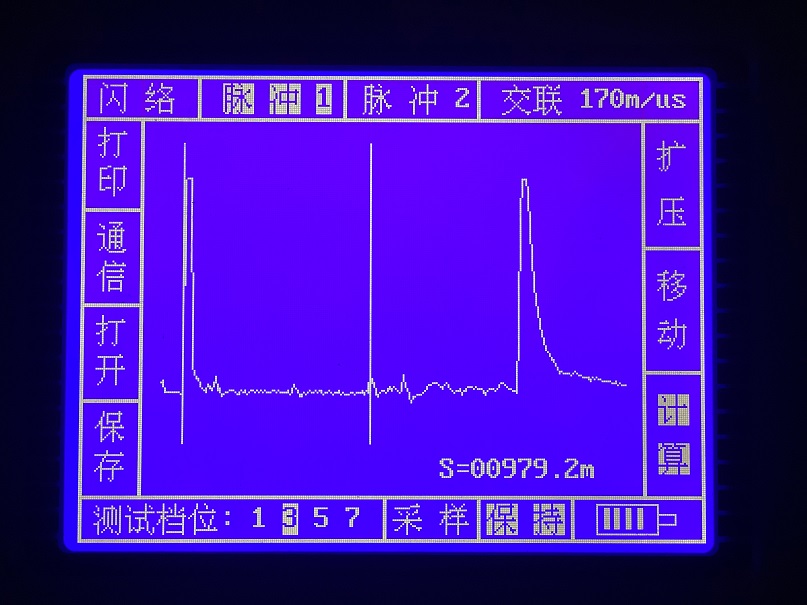

中央接头

中央接头

2#变电所测试了局（低压脉冲）：

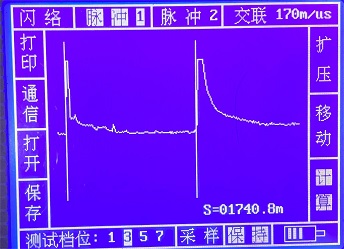

全长波形：约1740米

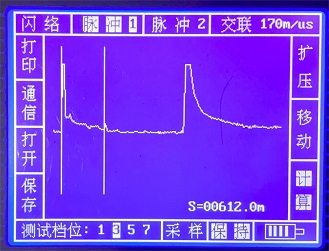

中央接头

高压闪络法精准定位：

使用高压闪络法球间隙直放逐电方式，，，，，，针对故障相B相进行试验（因B相绝缘电阻测试值最幼！！！！。，，，，，测得波形如下：

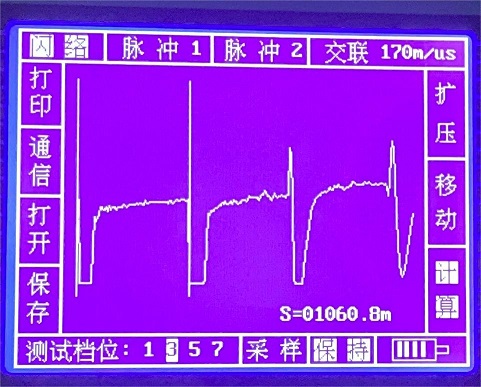

治理中心10kV配电房G11侧测试了局（高压闪络）：

故障点：距治理中心10kV配电房G11柜约1060米

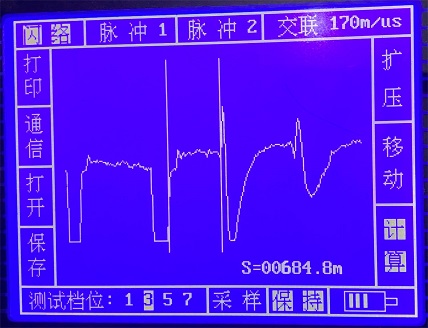

c测试了局（高压闪络）：

故障点：距2#变电所约684米

结论：结合两次试验分析，，，，，，电缆全长约1740~1745米左右，，，，，，两端测试了局显示故障点根基在统一地位。。。。。。第一次试验，，，，，，以治理中心10kV配电房G11柜为测试点，，，，，，故障点为距测试点约1060米地位。。。。。。第二次试验，，，，，，以2#变电所为测试点，，，，，，故障点距测试点约684米地位。。。。。。且现场已监听到显著的放电声音。。。。。。最终确定，，，，，，故障点位于隧路南侧距治理中心10kV配电房约1060米，，，，，，距2#变电所约684米地位。。。。。。
