SN10-10Ⅱ（SW3、SW4、SW6、SW7等类似）

1．装置：选用1mm传感器

· 打开油帽，，，，，拧下逆止阀，，，，，衔接行程杆和光栅尺，，，，，架设支柱承托传感器，，，，，或用全能支架悬吊传感器。。。。。。（把稳选配分歧的行程杆与光栅尺）如行程杆长度不够，，，，，可衔接M5-150、M5-400接长杆加长。。。。。。

2．测试：以内电源、程控操动方式为例。。。。。。

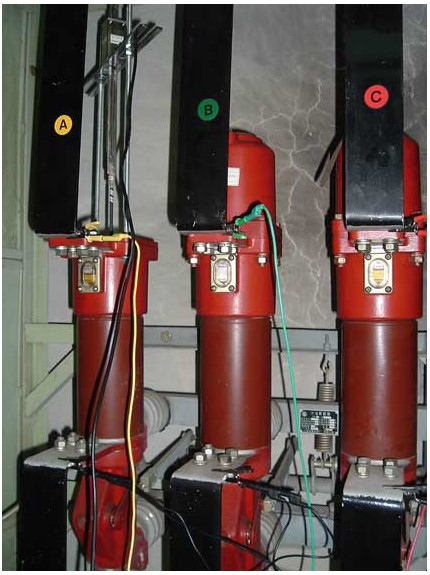

· 衔接测试线A1、B1、C1别离至开关静触头A、B、C相，，，，，将动触头互连短接，，，，，聚合后连至仪器共端。。。。。。

· 衔接分+、合+、负直流输出线至开关操动机构节造回路。。。。。。（须断开二次回路节造电源，，，，，预防两个电源矛盾）。。。。。。

· 电源选择置内；；；；；；调整电源，，，，，操动方式置程控。。。。。。

· 在数据表上调整速度界说为V1；；；；；；（切合SN10界说）。。。。。。

· 按选项键将批示跳至Sc=60处，，，，，按左右光标键将数值调至Sc=27。。。。。。

· 按分合键设置分（合）操作方式。。。。。。

· 按操作键，，，，，开关作为，，，，，仪器显示数据表。。。。。。
