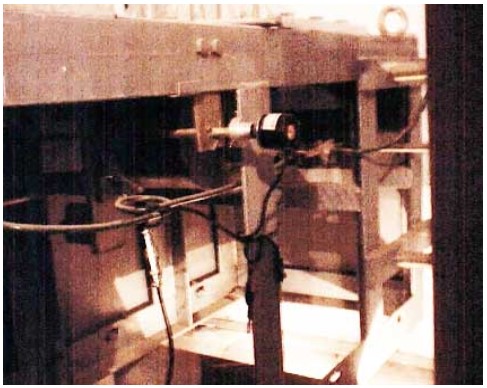

1．  装置：角度传感器轴心柔性衔接（或吸合、或用爪型片固定）至拐臂轴心，，，，，，，将传感器用全能装置支架固定在开关本体上。。。。。

2．  测试：

1）步骤一：将仪器速度界说为V0，，，，，，，以合前（分后）10ms的界说测试。。。。。

  · 比例=1.00可暂不扭转（也可直接调整至比例=1.60）

  · 设置分（合）送电方式；；；；；；；按操作键后开关作为，，，，，，，显示测试数据

  · 测试后凭据S值，，，，，，，沉新调整比例=1.60即可（比例=总行程/S），，，，，，，或调整比例使S=95mm（即尺度行程值）

  · LW6B-110，，，，，，，LW25-110，，，，，，，LW11-110，，，，，，，ZW8-12均可按此测试

2）步骤二：将仪器速度界说为V4，，，，，，，合闸时设置Su=1.0，，，，，，，分闸时设置Su=2.0，，，，，，，这时的界说为合前10度或分后20度的速度界说。。。。。

  参照以上设置，，，，，，，测试结束后调整比例使S=95mm（即尺度行程值）。。。。。此时速度值即为所需值。。。。。
